一、用途:
本儀器用于測定紗，單絲，線，復絲，織帶，金屬絲的抗拉斷裂強力和斷裂伸長。
二、結構原理:

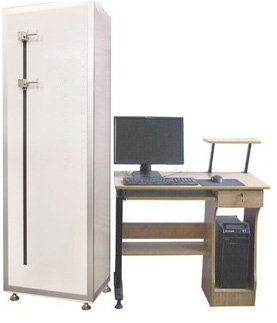

儀器的主機由底座箱體、立柱組成，底座箱體內有電氣控制部件，底座箱體上部裝有控制面板箱和插紗架。主柱內部裝有電機，并通過齒形皮帶副，滾珠絲桿副實現運動傳遞。上、下夾頭采用偏心夾緊的方式，夾緊迅速方便，下夾頭與絲桿螺母相連進行上、下運動，儀器結構簡單可靠，外形造型美觀，做試驗時，只需根據需要用按鍵設置各種試驗參數進行試驗，儀器具有斷電數據保存功能，操作和使用極為方便，況且儀器的傳動精度高，重復性好，并采用高精度傳感器，同時根據用戶的具體需要可以配置PC機（即配備計算機、Windows操作系統、高分辨彩色顯示器、健盤、鼠標以及打印機，使得數據的采集、計算、輸出全部自動化并即時顯示數據和強伸曲線）。
主要技術參數：
1、型式：等速伸長型（CRE）
2、負荷測試范圍：
YG020A-5 0-50N
YG020A-10 0-100N
YG020A-30 0-300N
YG020A-50 0-500N
YG020A-100 0-1000N
3、負荷示值精度：± 0.5%
4、試驗次數：管數×次數≤300次
5、拉伸速度：0~1500mm/min（無級可調）
6、拉伸速度精度：±1%
7、夾持器：?jiǎn)渭唺A持器
8、夾持距離：100~500mm（任意調節）
9、預加張力：手動加張力
10、伸長測試范圍：0~850mm
11、數據輸出方式：中文液晶顯示：斷裂強力、斷裂伸長、次數和伸長率等
打?。豪鞈?yīng)變曲線、拉伸試驗報告
12、電源及功耗：220V±10%，50Hz，0.1kw
適用標準: GB/T3916《單根紗線斷裂強力和斷裂伸長的測定》
ISO2062《測定單根紗線的斷裂負荷和斷裂伸長的方法》
