YG033A落錘式織物撕裂儀使用說明書

信息來源：中纖儀器 | 發布日期： 2019-04-23 18:32 | 瀏覽量次

二、儀器用途
適用于各種機織物的抗撕裂強力的測定，亦可用于厚紙張、塑料布、電工膠布等的抗撕裂強力的測定。
適用標準：GB/T3917.1《織物撕破的測定、沖擊擺錘法》。
三、主要技術參數
1、撕裂范圍：0~16N
          A：0~32N（加裝小增重錘A）
          B：0~64N（加裝大增重錘B）
2、撕裂長度：43mm
3、切口線長：20±0.2mm
4、試樣尺寸：100×63mm
5、測力精度：≤±1分度
6、外形尺寸：400×210×395mm
7、重量：約30kg

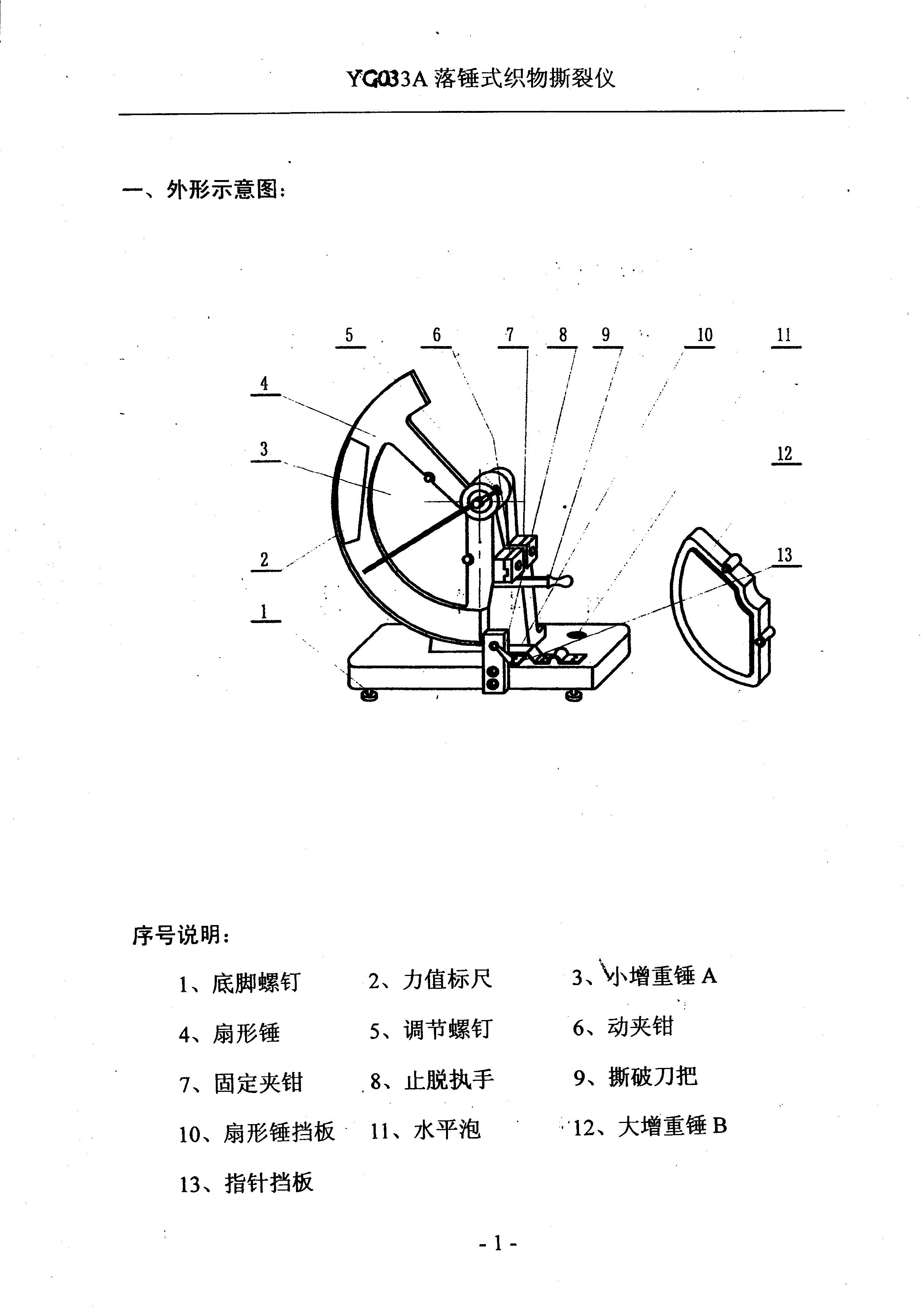

四、儀器結構及撕裂原理
本儀器由機座、支承座及扇形錘等主要零部件組成。一塊矩形試樣夾緊于動夾鉗6與固定夾鉗7之間，試樣中間由撕裂刀9切開一個切口，利用扇形錘4自由下落，動夾鉗6和固定夾鉗7迅速分離，使試樣受到撕裂。
五、儀器安裝
注意：為了防止扇形錘4在運輸過程中擺動，該儀器使用一只螺釘將扇形錘與支承座固定，使用前必須將其拆除。

拆除固定螺釘后，儀器必須安裝在避震蕩、良好的堅固工作臺上，最好儀器與工作臺之間墊放2~3mm厚的硬橡膠板。
六、儀器調整
    1、調整底腳螺釘1，使水平泡11的水泡處在水平泡的中心。
    2、夾上試樣，撳動撕裂刀把9，試樣切口長度應為20±0.2mm。如果切口長度達不到要求，應調整刀片位置，使之符合要求為止。
    3、豎起扇形錘4，在制動點的右邊25mm處，臨時設一指針（可用細鋼絲彎曲成形替代，切勿同扇形錘4擦靠）再將儀器指針撥出“0”位之外，撳動止脫執手8，扇形錘擋板10受壓，使扇形錘4自由擺動。在二十個周期內觀察其衰減，量應不大于25mm，否則在油杯里加機油，使其靈活。
4、扇形錘4在豎位時，將指針撥到指針擋板13的左側，撳動止脫執手8使扇形錘4自由擺動，在扇形錘4回?cái)[時用手輕輕抓住，勿使指針再重復上述方法，使指針能正確對準“0”位為止。
5、儀器移動位置和調換增重錘時，應重新校正零位。
七、儀器操作
1、抬起扇形錘4使扇形錘擋板10將其定住，再把指針撥到指針擋板13左側。把試樣兩端各放于動、固夾鉗6、7之間，擰緊兩夾鉗螺母，試樣的上部保持自由，并朝向扇形錘4，撳動撕裂刀把9剪開20mm長度切口。
2、撳動制動止脫執手8，扇形錘4自由運動，使試樣全部撕裂，并在回?cái)[時抓住扇形錘2，目測指針讀數，并記錄數據。

3、重復上述操作，直至完成試驗。
八、注意事項
    1、測試值要落在滿刻度值的20%~80%范圍內，否則應增減重錘。
2、使用示值范圍在0~16N時，大、小增重錘A、B及長、短螺釘均不采用。
3、使用示值范圍在0~32N時，則加裝小增重錘A，并用2只短螺釘將其固緊。
4、使用示值范圍在0~64N時，則加裝大增重錘B，并用2只長螺釘將其固緊。
九、儀器保養
   1、儀器應定期擦拭干凈，心軸指針滑套處應定期加油。但指針與指針擋板不得有油脂，以影響示值誤差。
   2、儀器應安放無震動、清潔的工作室內，不使用時卸下大、小增重錘A、B及長、短螺釘并保管好，還要將儀器套上防塵罩，避免塵土落入。
   3、增重錘不得碰撞，以免其質心位置和重量的變化。
